打音点検範囲を削減する
次世代赤外線画像判定支援システム
￥20,000,000（参考価格）偏光フィルタタイプ
￥10,000,000（参考価格）偏光フィルタビルトインタイプ
※ご希望内容およびご注文時期により価格は変動します。詳しくはお問合せ下さい。
- 深さ4cmまでの浮き・剥落を検出
- 熱環境の的確な把握による品質保証
- 高い調査効率による経済性の確保
- リアルタイム調査支援による見逃し防止
- 損傷判定の効率性確保
検出率１００％、昼夜調査可能な赤外線調査システム

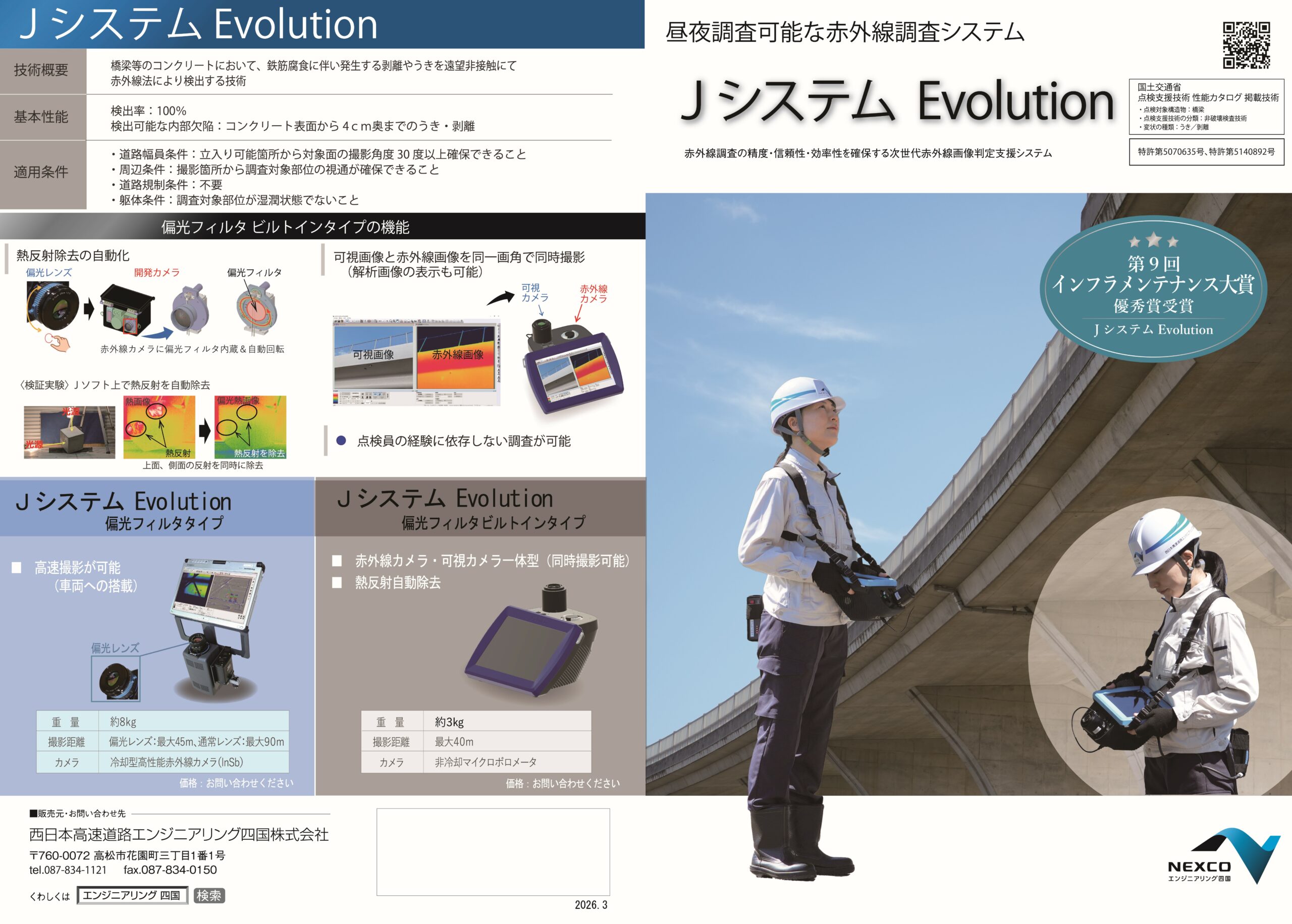

Jシステム Evolution 製品カタログはこちら
2024年2月28日発表【News Release】はこちら
「Jシステム説明会」の動画はこちらから視聴できます。
(一般社団法人赤外線画像診断研究協会のホームページが開きます。)
特徴
- 赤外線調査システム EM（S）装置[貼付型環境測定装置]
- 赤外線調査における熱環境測定装置
・熱環境の正確な把握で最適な調査時間帯を判断。
・構造物と熱的に一体化。
・気温変化だけでなく、風や日射を含めた複雑な熱環境を正確に把握。
・アンカー不使用、構造物にやさしい設計
・取り付け簡単！

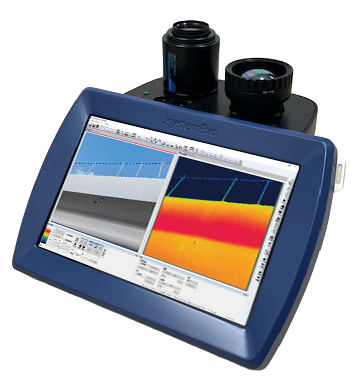

- 赤外線調査システム Jモニター[画像判定支援モニター]
- Jソフト画像の損傷判定が現場で見える！
・赤外線カメラに設置すると、リアルタイムに浮き・剥離部を検出。
・損傷部の検出支援機能が、赤外線現場調査を強力サポート。
・判定の個人差や損傷部の見落としを排除
・リアルタイム損傷分類・損傷予測確率グルーピング支援により、効率的な現場調査が可能に。

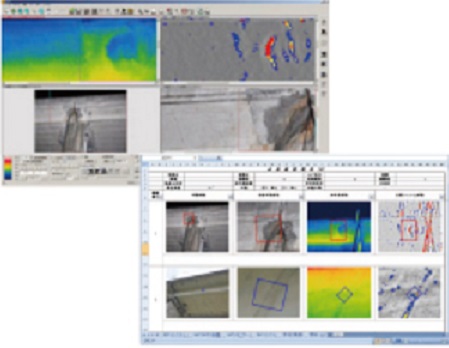

- 赤外線調査システム Jソフト[画像判定支援ソフト]
- 浮き・剥離部を赤外線画像から自動抽出する 解析ソフトウェア
・撮影された赤外線画像から、浮き・剥離部を自動検出。
・浮き・剥離部の損傷状態を、三段階に自動分類。
・判定の個人差や損傷部の見落としを排除。
・報告書作成を強力にサポート。
動画
この動画を見るには、Javascriptを有効にし、HTML5ビデオに対応したブラウザへのアップグレードをご検討ください。
この動画を見るには、Javascriptを有効にし、HTML5ビデオに対応したブラウザへのアップグレードをご検討ください。
受注／施工／販売実績
【受注実績：R5年3月末時点】 <調査> 西日本高速道路（株） 管内 3,144千㎡ 東日本高速道路（株） 管内 23千㎡ 中日本高速道路（株） 管内 47千㎡ 本州四国連絡高速道路（株） 89千㎡ 国・地方自治体他 264千㎡ その他 4千㎡ ＜販売＞ 30セット
FAQ
カタログ
特許第4081479号 / 特許第4113100号 / 特許第4526570号 / 特許第5028681号 / 特許第5070635号 / 特許第5140892号 / 特許第5451716号 / 特許第5973214号 / 特許第6413058号
国際特許取得
